상용화를 위한 서버 프로젝트 이슈 정리
옛날에 팀장 할 때 작성했던 보고서.
책으로는 배울 수 없는 것들이니 읽어보시면 도움 될 것 같습니다.
생각보다 양이 많네요.
1. Protocol 설계와 분석
1.1. Keep Alive의 직접 구현과 암호화 처리를 해야 하는 이유
프로토콜 분석을 위한 Keep Alive Packet 조작을 예방 하는 방법
WinSock에서 제공하는 Keep Alive 검사의 경우 외부 조작이 상대적으로 쉽게 되어 보안에 취약해 질 수가 있습니다. 좀더 안전한 구현을 위해서는 Keep Alive 역시 RC5 등으로 암호화 한 Packet을 전송 하는 것이 보다 안전한 방법이 될 것 입니다.
Keep Alive 구현과 서버 기준의 연결 검사
Tick 검사 후 연결 지속 또는 종료 처리를 하는 순서
1.2. Speed Hack 검사를 위한 적용 위치
Speed Hack의 작동 원리
Speed Gear 참고 화면
Cheat Engine 참고 화면
스피드 핵은 시스템의 시간을 배속에 의해 느리거나 빠르게 작동 하도록 매번 설정해 주는 단순한 기능을 가지고 있습니다. 하지만 이로 인해 시스템의 시간 값을 응용한 Tick 간격 처리 프로그램 들은 실행 타이밍이 느리거나 빠르게 작동 될 수 있습니다. 특히 게임 프로그램 에서의 속력 계산 식은 대부분 V = S / T 식에만 근거 하고 있어 이에 영향이 심각해 지게 됩니다.
PING/PONG에 구현된 현재 방식의 문제점 분석
DoS 공격으로 잘못 된 용어를 사용 중인 Speed Hack 검사 코드는 실제 PING Packet을 Client에서 보내지 않도록 조작 할 경우 무력화 시킬 수 있게 됩니다.
Speed Hack 검사 코드의 위치는 Packet Reader의 조립 완성 분기 코드에 있어야 하며 검사 시간은 서버 Tick을 기준으로 최소(0.n or 0.0n) 보다 작거나 최대(Keep Alive Interval+지연 예상 시간) 보다 클 경우를 감지 하여 강제 접속 종료를 시켜야 합니다.

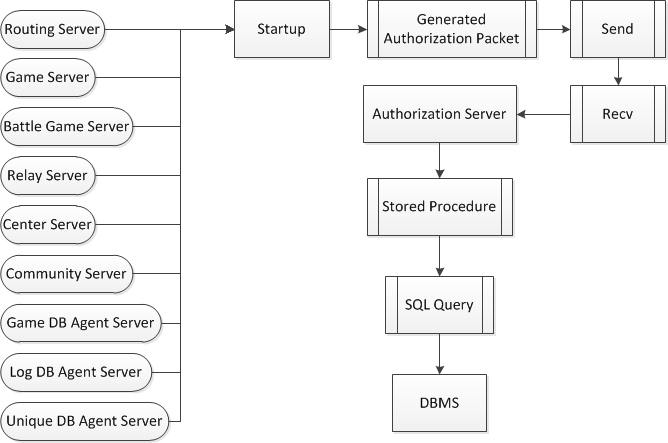

1.3. 보안 강화를 위한 Random Serial Key 활용 방법
Random Serial Key 생성의 목적
Client가 접속 할 때 마다 Server Tick과 Socket(or Index) 번호를 조합 하여 Handshake 과정에서 서로 가지고 있게 되면 접속을 할 때 마다 다른 암호화/복호화 Key를 가질 수 있게 할 수 있다는 것에서 착안 하여 적용 하기 시작 하였습니다. Protocol 분석을 어렵게 만드는 방법 중 한가지 입니다.
연결 정보 요청을 Client에서 먼저 보낼 경우의 문제점
현재 Client 에서는 Network 연결이 이뤄 질 경우 OnConnectServerComplete 함수가 호출 되면서 첫 Handshake 정보를 Server에게 전달 하는 구조가 됩니다. 이러한 경우 사용자에게 Handshake Packet의 분석을 할 수 있는 Timing을 주게 되어 보안에 취약한 설계라고 할 수 있습니다.
서버가 Connection에 대한 감지를 했을 때 처음 해야 할 일
GetQueuedCompletionStatus를 감지 할 경우 Server는 연결 Flag가 도착 했다면 Handshake를 위한 첫 정보를 보내야 하고 이에 대한 응답이 없거나 잘못된 Packet이 도착 할 경우 즉시 Disconnecting 처리를 해야 합니다. 하지만 현재 Server의 경우 Client에서 첫 Packet이 도착 하기만을 기다리게 되어 사용자로 하여금 Protocol 분석을 할 수 있는 Timing을 주게 됩니다.
1.4. Protocol 암호화를 위한 주의 사항
Header와 Data의 안전한 구성
| Header Name | Type | Size |
| Mark | WORD | 2 Byte |
| size | WORD | 2 Byte |
| ptcl | WORD | 2 Byte |
| encrypt | BYTE | 1 Byte |
| CheckSum | WORD | 2 Byte |
현재 Protocol 설계는 전반적으로 struct 구문의 Bit 제한자를 활용 하지 않아 매우 소모적인 형태를 취하고 있습니다. 또한 구성 역시 Unit 식별자가 Header가 아닌 Data에 포함 되어 있어 Packet을 받는 즉시 Unit이 구분된 형태로 Queuing 되지 않아 극단적인 상황에서의 Server의 경우 Packet 처리 이전에 해당 Client가 종료 될 경우 동일한 Unit 식별자의 다른 접속이 이뤄지게 되어 잘못 된 처리를 할 수 있는 상황이 발생 할 수 있습니다.
IOCP의 Connection Key를 Sequence 등을 두어 좀더 명확 하게 관리 하거나 Disconnecting 발생시 Connection Key로 전체 Packet을 정리 하는 방법이 유효 하겠지만 이보다는 Packet Queuing 단계에서의 Unique한 Unit 식별자로 저장을 한 뒤 각 Protocol 처리 함수에서 Client에 대한 Validation 검사를 수행 하는 것이 좀더 효율 적이고 안전한 방법이 될 것 같습니다.
struct ANS_MOVE_PLACE : PACKET {
enum {
SUCCESS_MOVE_SECTOR = 0,
FAIL_MOVE_SECTOR,
SECTOR_IS_NULL,
UNKNOWN_MOVE_TYPE,
TO_HQ_ERROR_QESDESTINATION,
DEST_SECTOR_IS_NULL,
DESTINATION_IS_WRONG_POSITION,
DESTINATION_IS_WRONG_TO_SECTOR_POSITION,
DESTINATION_IS_WRONG_SECTOR_POSITION,
DESTINATION_IS_WRONG_TO_VILLAGE,
HQSECTOR_IS_WRONG, //본부섹터 널일때..에러
};
BYTE ErrCode;
enum {
TO_HQ = 1, ///< 본부 이동 : 이동타입만 전달
TO_SECTOR, ///< 섹터간 이동 : 이동타입과 섹터ID 전달
TO_VILLAGE ///< 마을간 이동 : 이동타입과 마을ID 전달
};
BYTE MoveType;
WORD DestinationID;
DWORD SendPacketTime;
int MoveUserUkey; ///< 이동한 놈의 유키
...
};위 코드는 Game에서 항상 존재 해야 하는 Unit Key가 Data 부분에 포함 되어 있고 struct 구문의 Bit 제한자를 활용하지 않아 최적화 되지 않은 설계에 해당하는 내용 입니다.
Protocol 번호를 넣을 수 있는 위치
| MTU | |||||
| Built-in | Packet Header | Packet Data | |||
| Ethernet | IP | TCP | Protocol Header | Command Header | Command Data |
Packet Header의 경우 size:11, key:14, crypt:3, padding:4 정도의 구성으로 padding에는 쓰레기 값(rand 함수 등)을 넣고 항상 암호화(RC5) 시키는 것을 권장 합니다 또한 암호화 Overhead를 줄이기 위해 Command Header에 Protocol 번호를 넣고 중요성이 높은 것에 한하여 Packet Data를 전체 암호화(RC6) 시키는 것을 권장 합니다.
1.5. Packet Header를 암호화 해야 하는 이유
AES 암호화 대상 Packet Data 적용 목록
| Command | Location |
| PTCL_REQ_GAME_CONNECTION | GamePacket.h |
| PTCL_ANS_GAME_CONNECTION | GamePacket.h |
| PTCL_ANS_CHARACTER_LIST | GamePacket.h |
| PTCL_ANS_LOAD_CHARACTER_DATA | GamePacket.h |
| PTCL_ANS_LOAD_EQUIP_EQUIPMENT_DATA | GamePacket.h |
| PTCL_ANS_QUICK_SLOT_DATA | GamePacket.h |
| PTCL_ANS_LOAD_INVENTORY_DATA | GamePacket.h |
| PTCL_ANS_LOAD_WAREHOUSE_ITEM_DATA | GamePacket.h |
| PTCL_REQ_CHANGE_ITEM_ENHANCE | GamePacket.h |
| PTCL_ANS_CHANGE_ITEM_ENHANCE | GamePacket.h |
| PTCL_REQ_CHANGE_MAIL_DATA | GamePacket.h |
| PTCL_ANS_CHANGE_MAIL_DATA | GamePacket.h |
| PTCL_REQ_SEND_MAIL | GamePacket.h |
| PTCL_ANS_SEND_MAIL | GamePacket.h |
| PTCL_REQ_BUY_ITEM | GamePacket.h |
| PTCL_ANS_BUY_ITEM | GamePacket.h |
| PTCL_REQ_REBUY_ITEM | GamePacket.h |
| PTCL_ANS_REBUY_ITEM | GamePacket.h |
| PTCL_REQ_SALE_ITEM | GamePacket.h |
| PTCL_ANS_SALE_ITEM | GamePacket.h |
| PTCL_NOTIFY_OBTAIN_COORDINATE | GamePacket.h |
| PTCL_NOFITY_OBTAIN_ITEM | GamePacket.h |
| PTCL_EVENT_GET_ITEM | GamePacket.h |
| PTCL_DUNGEON_REWARD_SELECT | GamePacket.h |
| PTCL_REQ_IDENTIFY_ITEM | GamePacket.h |
| PTCL_EVENT_MY_SKILL_DATA | GamePacket.h |
| PTCL_REQ_BETTING_SHOP_LIST | GamePacket.h |
| PTCL_ANS_BETTING_SHOP_LIST | GamePacket.h |
| PTCL_ANS_BETTING_SHOP_AVERAGE_PRICE | GamePacket.h |
| PTCL_REQ_BETTING_SHOP_INSERT | GamePacket.h |
| PTCL_ANS_BETTING_SHOP_INSERT | GamePacket.h |
| PTCL_REQ_BETTING_SHOP_DELETE | GamePacket.h |
| PTCL_ANS_BETTING_SHOP_DELETE | GamePacket.h |
| PTCL_REQ_BETTING_MY_LIST | GamePacket.h |
| PTCL_ANS_BETTING_MY_LIST | GamePacket.h |
| PTCL_REQ_BETTING_SHOP_BETTING | GamePacket.h |
| PTCL_ANS_BETTING_SHOP_BETTING | GamePacket.h |
| PTCL_REQ_BETTING_SHOP_BUY | GamePacket.h |
| PTCL_ANS_BETTING_SHOP_BUY | GamePacket.h |
| PTCL_REQ_ACHIEVEMENT_GET_REWARD | GamePacket.h |
| PTCL_ANS_ACHIEVEMENT_GET_REWARD | GamePacket.h |
| PTCL_REQ_CHANGE_ITEM_MELT | GamePacket.h |
| PTCL_ANS_CHANGE_ITEM_MELT | GamePacket.h |
| PTCL_REQ_CHANGE_ITEM_COMPOSE | GamePacket.h |
| PTCL_ANS_CHANGE_ITEM_COMPOSE | GamePacket.h |
| PTCL_REQ_CHANGE_ITEM_EXTRACT | GamePacket.h |
| PTCL_ANS_CHANGE_ITEM_EXTRACT | GamePacket.h |
| PTCL_REQ_ITEM_EXTRACT | GamePacket.h |
| PTCL_ANS_ITEM_EXTRACT | GamePacket.h |
| PTCL_REQ_ITEM_SOCKET_INSERT | GamePacket.h |
| PTCL_ANS_ITEM_SOCKET_INSERT | GamePacket.h |
| PTCL_REQ_ITEM_SOCKET_DESTROY | GamePacket.h |
| PTCL_ANS_ITEM_SOCKET_DESTROY | GamePacket.h |
| PTCL_ANS_CHECK_LOAD_CHARACTER_DATA | GamePacket.h |
| PTCL_REQ_ROUTING_CONNECTION | RoutingPacket.h |
| PTCL_ANS_ROUTING_CONNECTION | RoutingPacket.h |
| PTCL_REQ_TCLS_LOGIN_INFO | RoutingPacket.h |
| PTCL_ANS_TCLS_LOGIN_INFO | RoutingPacket.h |
암호화 되는 Packet Data 목록
XOR 인코딩 대상 Packet Data 적용 목록
| Command | Location |
| PTCL_REQ_MOVE_PLACE | GamePacket.h |
| PTCL_ANS_MOVE_PLACE | GamePacket.h |
| PTCL_ANS_MAIL_PREVIEW_DATA | GamePacket.h |
| PTCL_ANS_MAIL_DETAIL_DATA | GamePacket.h |
| PTCL_ANS_SERVER_TIMECODE | GamePacket.h |
| PTCL_REQ_NPC_SHOP_ITEM_DATA | GamePacket.h |
| PTCL_ANS_NPC_SHOP_ITEM_DATA | GamePacket.h |
| PTCL_REQ_USE_ITEM | GamePacket.h |
| PTCL_ANS_USE_ITEM | GamePacket.h |
| PTCL_REQ_CHANGE_PARTY | GamePacket.h |
| PTCL_ANS_CHANGE_PARTY | GamePacket.h |
| PTCL_ANS_START_GAME | GamePacket.h |
| PTCL_ANS_SECTOR_MONSTER_DATA | GamePacket.h |
| PTCL_ANS_SECTOR_MONSTER_DATA_NEW | GamePacket.h |
| PTCL_NOTIFY_ATTACK_RECORDING | GamePacket.h |
| PTCL_ANS_ATTACK_RECORDING | GamePacket.h |
| PTCL_EVENT_ACTIVE_SKILL | GamePacket.h |
| PTCL_NOTIFY_BUFF_REMOVE | GamePacket.h |
| PTCL_EVENT_RECOVERY_RESULT | GamePacket.h |
| PTCL_EVENT_RECORDING_RESULT | GamePacket.h |
| PTCL_EVENT_BOSS_CLEAR_RESULT | GamePacket.h |
| PTCL_NOTIFY_USING_SKILL | GamePacket.h |
| PTCL_NOTIFY_KEEP_GUARD_SKILL | GamePacket.h |
| PTCL_ANS_KEEP_GUARD_SKILL | GamePacket.h |
| PTCL_REQ_SEND_CHAT | GamePacket.h |
| PTCL_ANS_SEND_CHAT | GamePacket.h |
| PTCL_NOTIFY_BUFF_EFFECT | GamePacket.h |
| PTCL_EVENT_BUFF_EFFECT | GamePacket.h |
| PTCL_EVENT_BUFF_END | GamePacket.h |
| PTCL_ANS_USER_FRIEND_LOAD_FRIEND_LIST | GamePacket.h |
| PTCL_ANS_USER_FRIEND_LOAD_BLOCK_LIST | GamePacket.h |
| PTCL_REQ_USER_FRIEND_ADD_FRIEND | GamePacket.h |
| PTCL_ANS_USER_FRIEND_ADD_FRIEND | GamePacket.h |
| PTCL_REQ_MAN_TO_MAN_CHAT | GamePacket.h |
| PTCL_ANS_MAN_TO_MAN_CHAT | GamePacket.h |
| PTCL_REQ_CHANNEL_LIST_STATUS | GamePacket.h |
| PTCL_ANS_CHANNEL_LIST_STATUS | GamePacket.h |
| PTCL_REQ_WALL_BOUND_ADD_DAMAGE | GamePacket.h |
| PTCL_ANS_WALL_BOUND_ADD_DAMAGE | GamePacket.h |
| PTCL_REQ_CHANNEL_LIST | RoutingPacket.h |
| PTCL_ANS_CHANNEL_LIST | RoutingPacket.h |
인코딩 되는 Packet Data 목록
현재 Protocol 설계의 문제점 분석
Packet Header를 암호화 하는 이유는 Unit Key와 Packet Data의 size, 암호화 type을 숨김으로 서 사용자로 하여금 Protocol 분석을 어렵게 하기 위함 입니다.
현재 Protocol의 경우 Unit Key가 Packet Header가 아닌 Packet Data에 위치 하게 되어 주요 Packet들의 대부분이 암호화 또는 인코딩 처리가 되어 있고 Overhead를 줄이기 위해 이를 Packet Header로 위치 시키게 되면 수정해야 할 대상이 매우 많아지게 됩니다.
위 표는 현재 구현된 암호화 또는 인코딩 될 대상이 되는 Protocol 명령 목록 입니다. 해당 목록 들은 Unit Key가 Packet Header로 옮겨지게 될 경우 Packet Header의 암호화를 통해 발송자를 쉽게 속일 수가 없게 되어 Packet Data를 암호화 할 필요가 없어지게 됩니다. (인증 또는 결제 관련 Packet Data 제외)
또한 Packet Data를 암호화 또는 인코딩으로 전체 처리 할 필요가 없어지게 되어 Overhead가 많이 줄어들게 됩니다.
Game 서버의 목적은 강력한 보안이 아닌 원활 한 Game 서비스에 있으며 이를 위해 최적화 된 설계를 반드시 고려 할 수 있어야 합니다.
1.6. Zombie Client를 고려해야 하는 이유
Game Room 생성시 난입 구현을 해야 하는 이유
방 생성 및 정보 수정 동기화 순서
PTCL_ANS_CHANGE_GAMEDATA가 의미 없이 중복 도착하는 문제가 있습니다.
방 시작 알림과 플레이어 목록 교환
몬스터 정보 교환과 로딩 단계 교환
시작 위치 상태 교환과 활성 캐릭터 정보 교환
현재 Protocol 설계의 경우 초기 난입에 대한 고려가 되어 있지 않아 Multi Play를 위한 대기 시간이 매우 길어지게 됩니다.
온라인 게임의 특성상 모르는 사람과의 Multi Play를 고려 하는 것이 일반적 이며 Loading이 빨리 끝난 Player가 Zombie 또는 Ping이 매우 느린 Player에게 Kick 처리를 할 수 있어야만 의도하지 않은 방이 깨지는 상황들을 피할 수 있습니다.
Party 플레이에 대한 Loading 대기 속도 향상 방법
플레이를 위한 최소 인원이 모이거나 Scene 전환 이후 대기 시간을 두어 Loading이 완료된 플레이어 들을 먼저 시작 시키고 이후 난입 보호 시간들을 정의 하여 초과시 탈락 시키는 방법이 유효 하게 됩니다. 이에 대한 프로토콜 설계도는 예외 처리에 대한 고려 사항들이 많이 포함 되어 있어 문서로 작성시 시간이 많이 길어지게 됩니다.
1.7. 보안 프로그램의 적용 위치
보안 프로그램의 CS검사를 위한 준비 사항
GameGuard를 제외 한 HackShield 또는 XTrap과 같은 대표적인 보안 프로그램의 경우 Client의 Memory Address 변조를 방지 하기 위한 CS검사를 수행 하고 있습니다.
XTrap Map File 추출기
작동 원리는 Client 실행 시 할당 중인 Memory Map을 File로 저장하여 Server에 올리고 특정 영역 들을 돌아가며 Client에서 Send 하여 비교 검사를 수행 하게 됩니다.
이를 위해 확장 가능 한 Protocol 구성이 반영 되어야 하며 로그 처리와 함께 연동 가능 한 Blocking 시스템이 구현 되어야 합니다.
Ping/Pong 구현의 활용
주기적 검사가 실행되는 KeepAlive와 Ping/Pong은 보안프로그램 검사와 함께 처리 할 경우 Packet 감소를 시킬 수 있는 효과를 볼 수 있습니다.
단지 KeepAlive의 경우는 자체 구현이 될 경우 Packet Header만 전송 하게 되어 Ping/Pong Packet 처럼 Protocol 함수 단계까지 내려가지 않아 Ping/Pong Packet 처리에서 주기적인 검사를 포함 시키는 것이 활용 범위가 높아지게 됩니다.
2. 인공지능 설계와 분석
2.1. Client로 구현 된 FSM 구성의 문제점
구현된 State 목록과 Grouping을 해야 하는 이유
| 분류 | 상태 |
| IDLE | FSMS_IDLE |
| FSMS_QUEST_TARGET_POS | |
| FSMS_WAIT | |
| FSMS_PATROL | |
| FSMS_REACTION | |
| FSMS_WANDER | |
| IDLE or MOVE | FSMS_IDLE_MOVE_AI |
| FSMS_ATTACK_MOVE_AI | |
| FSMS_QUEST_PATH_MOVE | |
| FSMS_RANDOM_MOVE | |
| FSMS_CIRCLE_MOVE | |
| FSMS_LONG_CIRCLE_MOVE | |
| FSMS_TARGET_BACKSIDE_MOVE | |
| ATTACK | FSMS_ATTACK_AI |
| FSMS_SELECT_SKILL | |
| FSMS_SELECT_SKILL1 | |
| FSMS_SELECT_SKILL2 | |
| FSMS_SELECT_SKILL3 | |
| FSMS_SELECT_SKILL4 | |
| FSMS_SELECT_SKILL5 | |
| FSMS_SELECT_SKILL6 | |
| FSMS_SELECT_SKILL7 | |
| FSMS_SELECT_SKILL8 | |
| FSMS_SELECT_SKILL9 | |
| FSMS_SELECT_SKILL10 | |
| FSMS_SELECTSKILL_IN_ORDER | |
| FSMS_SELECTSKILL_IN_ORDER1 | |
| FSMS_USE_SKILL | |
| FSMS_USE_SKILL_FORCE1 | |
| FSMS_USE_SKILL_FORCE2 | |
| FSMS_USE_SKILL_FORCE3 | |
| FSMS_USE_SKILL_FORCE4 | |
| FSMS_USE_SKILL_FORCE5 | |
| FSMS_USE_SKILL_FORCE6 | |
| FSMS_USE_SKILL_FORCE7 | |
| FSMS_USE_SKILL_FORCE8 | |
| FSMS_USE_SKILL_FORCE9 | |
| FSMS_USE_SKILL_FORCE10 | |
| FSMS_DAMAGE | |
| CHASE | FSMS_CHASE |
| FSMS_CHASE_NEAR | |
| FSMS_CHASE_FAR | |
| FSMS_CHASE_X | |
| FSMS_CHASE_Y | |
| FSMS_CHASE_DIRECTION | |
| FSMS_RUSH | |
| FSMS_BOOSTER_DASH | |
| FSMS_BOOSTER_DODGE | |
| RETURN | FSMS_ESCAPE |
| All State | FSMS_DETECT |
| FSMS_RECOVERY | |
| FSMS_TARGET_RESET | |
| FSMS_RECURRENCE | |
| ATTACK and CHASE | FSMS_ESCAPE_WAIT |
| FSMS_FURYMODE | |
| FOLLOW | FSMS_FOLLOW |
현재 정의된 복잡한 State의 구조들과 통합 되어야 할 분류 목록
기획자가 작성 해야 할 State 구성들이 매우 복잡한 관계를 가지고 있어 현재 구조로는 Lua Script 환경으로 옮기게 되더라도 생산성 향상이 될 것 같지는 않습니다. 또한 각 동작 별 State로 나누는 것은 State 전환에 걸리는 Overhead를 유발하게 되는 것이어서 NPC 반응 속도를 저하시키는 주요 원인으로 생각 할 수 있습니다.
State 정의의 경우 위 표와 같이 대 분류 정도의 구성으로 각 동작 들은 대 분류 안의 Get/Set 함수들과 조건 분기들로 실행 할 수 있게 하는 것이 작성자로 하여금 코드를 정확하고 빠르게 만들 수 있는 효과를 가져다 주게 됩니다.
State 강제 실행과 Monster 상태 Packet의 조작 위험성
현재와 같이 Client에 FSM이 동작하게 될 경우 외부 조작에 대한 취약성을 드러낼 수 밖에 없으며 Host를 따로 구현 한다 하더라도 Host가 조작이 될 경우 동일 한 취약성을 드러내게 될 것 입니다.
이를 보완 하기 위해서는 NPC Server를 구현 하여 외부 조작에 대한 물리적 안정성을 확보 하는 것이 가장 올바른 방법이라고 생각 합니다.
2.2. Lua Script 기반의 NPC Server 적용 구조
World Server와 NPC Server간의 Packet 중계 위치
| 대상 | 역할 |
| Player | Connect |
| Start | |
| Stop | |
| Delete | |
| Sync | |
| Dialog | Open |
| Close | |
| Message | |
| Quest | |
| Item | Shop |
| Buy | |
| Sell | |
| Pick | |
| Leave | |
| Actor | Attack |
| Move | |
| Change | |
| Quit | |
| Other | Attack |
| Move | |
| Change | |
| Rebirth | |
| Warp In | |
| Warp Out | |
| Level Up | |
| Sync | |
| NPC | Start |
| Stop | |
| Attack | |
| Move | |
| Change | |
| Forward | |
| Aggro | |
| Recall | |
| Sell | |
| Sync | |
| Quest | Give up |
| Complete | |
| Finish | |
| Use | |
| Skill | Use |
| DOT (Damage Over Time) | |
| Warehouse | Query |
Game Client, World Server, NPC Server간의 교환 되어야 할 정보
상황 별 필요한 Data를 기준으로 한 Unit Class 상속 구조
World Server와 NPC Server를 설계 할 때는 필요한 정보를 기준으로 하위 Class를 구현 하는 것이 Packet 낭비와 Memory 낭비를 줄일 수 있는 방법이 됩니다.
Game Client의 경우 Player와 NPC의 전체 정보가 필요 하지만 World Server의 경우 NPC 정보가 일부만 필요하고 NPC Server의 경우 Player의 일부 정보만 필요로 하게 됩니다.
이러한 상황 에서는 상속 설계를 Packet 중계까지 적용 하여 보다 효율 적인 방법으로 구성 하는 것이 올바른 방법이 될 것 입니다.
NPC 서버 에서의 FSM 동작 방식
Lua Script 실행 순서 요약
각 인공지능은 기본 상태(IDLE)로 처음 Loading을 하게 되어 등록 된 State 전환 함수를 이용해 Script 안에서 전환이 이뤄 질 수 있도록 합니다.
NPC Server는 현재 설정된 State를 기준으로 반복적인 호출 하게 하게 되며 상황에 따른 인공 지능을 실행 할 수 있게 됩니다.
실제 구현 코드는 위 순서도 보다 많은 내용들을 담고 있으며 Lua Bind로 작성 하게 됩니다.
Script용 API 함수 등록 방법
module(State) [
class_<Class Name 1>("Script Class Name 1")
.def("Script Function Name 1", (Out(Class Name 1::*)(In1)&Class Name 1::Function Name 1)
.def("Script Function Name 2", (Out(Class Name 1::*)(In1,In2)&Class Name 1::Function Name 2)
.def("Script Function Name 3", (Out(Class Name 1::*)(In1,In2,In3)&Class Name 1::Function Name 3)
.def("Script Function Name 4", (Out(Class Name 1::*)(In1,In2,In4)&Class Name 1::Function Name 4)
.def("Script Function Name 5", (Out(Class Name 1::*)(In1,In2,In5)&Class Name 1::Function Name 5)
,
class_<Class Name 2>("Script Class Name 2")
.def("Script Function Name 1", (Out(Class Name 2::*)(In1)&Class Name 2::Function Name 1)
.def("Script Function Name 2", (Out(Class Name 2::*)(In1,In2)&Class Name 2::Function Name 2)
.def("Script Function Name 3", (Out(Class Name 2::*)(In1,In3)&Class Name 2::Function Name 3)
.def("Script Function Name 4", (Out(Class Name 2::*)(In1,In4)&Class Name 2::Function Name 4)
.def("Script Function Name 5", (Out(Class Name 2::*)(In1,In5)&Class Name 2::Function Name 5)
];
2.3. Script용 API 예제
인공 지능용 함수 목록
| 함수 | 설명 |
| ChangeState | State 전환 |
| ChangeAttackType | 공격 방식 변경 |
| ClearPath | Path Stack 제거 |
| SetPath | 최 단거리 추적 또는 복귀를 위한 경로 저장 |
| CheckPath | 경로 상태 확인 |
| Idle | 휴식 상태로 최소 단위 실행 |
| Return | 복귀 상태로 최소 단위 실행 |
| Chase | 추적 상태로 최소 단위 실행 |
| Escape | 탈출 상태로 최소 단위 실행 |
| Wander | 배회 상태로 최소 단위 실행 |
| Patrol | 순찰 상태로 최소 단위 실행 |
| Attack | 공격 상태로 최소 단위 실행 |
| Dead | 죽은 상태로 최소 단위 실행 |
| Recall | 소환 기능 실행 |
| HasEnemy | Aggro 기준으로 적이 있는지 확인 후 Target 고정 |
| CheckInSight | 시야 범위 확인 |
| InAttackRange | 공격 가능 거리인지 확인 |
| IsAlive | 살아있는지 확인 |
| IsAttacked | 공격 가능 한지 확인 |
| GiveExp | Target에게 경험치 주기 |
| DropItem | Item 떨어뜨리기 |
| Life | HP 설정 |
| Recovery | 회복 실행 |
| ChangeItem | Item 교환 |
| DeleteItem | Item 삭제 |
| CheckItem | 소지한 Item 확인 |
| AwardItem | Item 보상 |
| CheckQuestItem | Quest Item 확인 |
| SetQuest | Quest 설정 |
| StartQuestStep | Quest 단계 설정 |
| SetQuestFail | Quest 실패 |
| GetQuestStatus | Quest 상태 확인 |
| ClearQuest | Quest 정보 제거 |
| AwardExp | 경험치 보상 |
| AwardPoint | 포인트 보상 |
Lua Script에서 사용 할 함수 예제
실제 구현 해야 할 Lua Script용 함수 들은 위 목록 보다 많은 양을 가지고 있게 됩니다.
State의 추가와 각 State별 연결 구조
State 구성의 기본 구조
연출 또는 특별한 상황에 따라 기획자 들은 State Type을 추가 하여 ChangeState 함수를 이용 하여 상태 전환을 할 수 있게 됩니다.
Lua Script의 작성 방법
function CHASE_OnEnter()
end
function CHASE_OnUpdate()
if(false == Npc:IsAlive()) then
Npc:ChangeState(DEAD, 0);
return;
end
if(FULL == Npc:CheckPath()) then
Npc:ChangeState(RETURN, 0);
return;
end
if(true == Npc:IsAttacked()) then
Npc:ChangeState(ATTACK, 0);
return;
end
if(0 == Npc:CheckInSight()) then
local AttackRange = Npc:InAttackRange();
if((-1) == AttackRange) then
if(false == Npc:Chase()) then
Npc:ChangeState(RETURN, 0);
return;
end
elseif(1 == AttackRange) then
Npc:ChangeState(ATTACK, 0);
return;
elseif(0 == AttackRange) then
Npc:ChangeState(RETURN, 0);
return;
end
else
Npc:ChangeState(RETURN, 0);
return;
end
end
function CHASE_OnExit()
end
];추적 상태에 대한 Lua Script 예제
실제 구현 코드는 위 예제 보다 많은 조건과 실행 함수들이 사용 됩니다.
3. 그 외 미구현 된 기능의 목록
3.1. Hack 방지를 위한 충돌 검사 구현
NTM/NML과 환경 강체 충돌 검사
<LineList>
<Line PortalId="2" X="100" Y="707" X2="70" Y2="820" TransPos="1" TransOffX="10" TransOffY="0" />
<Line PortalId="0" X="70" Y="820" X2="700" Y2="835" TransPos="0" TransOffX="0" TransOffY="0" />
<Line PortalId="0" X="700" Y="835" X2="5434" Y2="820" TransPos="0" TransOffX="0" TransOffY="0" />
<Line PortalId="1" X="5434" Y="820" X2="5363" Y2="707" TransPos="1" TransOffX="-10" TransOffY="0" />
<Line PortalId="0" X="5363" Y="707" X2="5050" Y2="700" TransPos="2" TransOffX="-10" TransOffY="0" />
<Line PortalId="0" X="5050" Y="700" X2="4953" Y2="675" TransPos="0" TransOffX="0" TransOffY="0" />
<Line PortalId="0" X="4953" Y="675" X2="4630" Y2="675" TransPos="0" TransOffX="0" TransOffY="0" />
<Line PortalId="4" X="4630" Y="675" X2="4470" Y2="675" TransPos="2" TransOffX="0" TransOffY="20" />
<Line PortalId="0" X="4470" Y="675" X2="4145" Y2="675" TransPos="0" TransOffX="0" TransOffY="0" />
<Line PortalId="0" X="4145" Y="675" X2="2954" Y2="675" TransPos="0" TransOffX="0" TransOffY="0" />
<Line PortalId="0" X="2954" Y="675" X2="1670" Y2="675" TransPos="0" TransOffX="0" TransOffY="0" />
<Line PortalId="3" X="1670" Y="675" X2="1510" Y2="675" TransPos="2" TransOffX="0" TransOffY="20" />
<Line PortalId="0" X="1510" Y="675" X2="1205" Y2="675" TransPos="0" TransOffX="0" TransOffY="0" />
<Line PortalId="0" X="1205" Y="675" X2="610" Y2="675" TransPos="0" TransOffX="0" TransOffY="0" />
<Line PortalId="0" X="610" Y="675" X2="390" Y2="700" TransPos="0" TransOffX="0" TransOffY="0" />
<Line PortalId="0" X="390" Y="700" X2="100" Y2="707" TransPos="0" TransOffX="0" TransOffY="0" />
</LineList>
Village Line(NTM) 충돌 예제
Village의 Portal 기능은 클라이언트 에서 이동 정보 전송을 하지 않고 서버에서 충돌 시 이동 결과 값 만을 클라이언트로 전송 하도록 구현 하여야 Warp Hack을 방지 할 수 있습니다.
<LineGroupList>
<Group ID="group1" ConnectEndLines="1" NoCollision="0">
<Line X="40" Y="40" />
<Line X="2060" Y="40" />
<Line X="2060" Y="1500" />
<Line X="40" Y="1500" />
</Group>
</LineGroupList>
Dungeon Line(NML) 충돌 예제
Village의 경우 이동 하는 물체가 없어 환경 강체에 대한 충돌 검사가 필요 없지만 Dungeon의 경우 이를 필요로 하게 됩니다.
환경 강체의 서버 구현은 NPC 들의 부피(공간 분할 단위의 칸 수) 검사와 마찬 가지로 지정된 부피 값을 기준으로 위치 이동을 시키면서 검사 하는 방식을 취하게 됩니다.
충돌 검사 적용 대상
| 대상 | 역할 |
| ASTAR | 적 감지 후 최단 거리 길 찾기 |
| Return Path | 최단 거리 태어난 위치 기록 |
| Path Following | 최단 거리 주인 위치 기록 |
충돌 검사가 필요한 기능 목록
움직이는 환경 강체를 고려 하여 최소 단위로 직선 거리를 이동 할 경우 좌표 보정 함수가 필요하게 됩니다.
3.2. 공간 분할과 Packet 중계의 우선 순위 문제
분할 중계 위치 설명
중계 순서 설명을 위한 공간 분할 표
Dungeon에서는 소수 인원에 대한 대상 들이 중계 목표가 되어 위 표와 같은 중계 제한 구성이 필요 없게 되지만 Village에서는 좁은 공간에서 밀집 되어 있는 다수의 Player 들을 고려 하여야만 합니다.
현재와 같이 Sector 안에 들어온 모든 Player 들을 순차적으로 중계만 하게 된다면 모든 Player 들이 표시 되기 전에 Client 들이 죽게 되거나 접속자가 많을 경우 물리적인 자원의 한계 점에 도달 하여 더 이상 게임 진행이 어려운 상황에 직면 할 수도 있게 됩니다.
분할된 공간 에서는 0,0을 기준으로 가시거리까지의 이동 가능 한 피사체 들을 읽어 들여 우선 순위에 따른 제한 된 수만큼의 중계가 이뤄 질 수 있도록 설계 하는 것이 서버 중계의 가장 효과 적인 방법이 될 것 입니다.
중계 우선 순위
3.3. Player Data의 보관 및 저장
보관 및 즉시 저장 항목 위치
즉시 처리 대상과 보관 처리 대상 항목 비교
Player Data와 Point, Item 등의 정보 들은 접속 시 DBMS에서 읽어 들이고 종료 시 DBMS에 저장하는 방식이 DBMS 부하를 줄일 수 있는 유일한 방법이 됩니다.
예외 상황에 대한 Data 손실 상황이 발생 할 경우 해당 정보 들은 Game Log를 바탕으로 복구 시킬 수 있어야 하며 이에 대응 또는 추적 할 수 있을 정도의 Log 내용을 쌓는 것이 작성자가 신경 써야 할 점이 될 것 입니다.
반면 Cash 정보의 경우 민감한 사항이자 IO 부하가 간헐적일 수 박에 없는 내용 이어서 SQL Query 등으로 즉시 저장 하는 것을 권장 합니다.
Mail의 경우 확인 시에만 DBMS에 질의 하고 한번 읽었던 내용은 Cache 하여 다시 DBMS에 질의 하지 안도록 처리 하지 않는 것이 좋습니다. (삭제 등을 하게 되면 빈 공간만큼 추가로 DBMS에서 읽어 들이는 것도 괜찮음)
DB Manager 구현에 대한 의견
DB Manager의 구현은 서버간 이동 시 Disconnecting과 Connecting이 순간 적으로 일어 나게 될 경우 Player의 Data를 Memory에 보관 해 두어 DBMS에 대한 질의 부하를 줄일 수 있게 하는 효과가 있지만 Session 서버를 구현 할 경우 해당 기능은 사용 될 필요가 없게 됩니다.
3.4. NPC에 대한 Host 처리 구현
현재 구현된 Client의 경우 Multi Play에 대한 NPC 인공지능이 서로의 상태 정보를 보정 하고 있어 심각한 수준의 게임 조작 상황에 노출 되어 있습니다.
코드 상으로는 Host 구현이 필요 하다고 생각 하여 준비 하였던 흔적들이 남아 있지만 Host 처리를 위한 필수적인 설계 요소 들이 아직 작성되어 있지 않습니다. (서버 시계를 기반으로 한 각 Client 들의 오차 Tick 만큼의 화면 Skipping 처리 설계 등)
PVE 중심의 게임 특성상 Host 역시 게임 조작을 하게 된다면 심각한 문제 들이 발생 하게 될 것으로 보여지며 NPC Server를 구현 하게 될 경우 Host를 구현 하게 될 때 보다 안정적인 서비스를 구성 할 수 있게 됩니다.
3.5. Multiple NIC에 대한 Bind 처리
Client에게 알리는 Game Server의 IP Address가 첫 번째 NIC의 IP 주소로 전송 되게 되어 n개의 NIC에 대응(0.0.0.0) 할 수 없는 구조 입니다.
Server 쪽에서 IP Address에 대한 설정 파일을 지정하여 Client로 보내는 경우도 중국 서비스와 같은 대형 망 n개:대표 IP n개일 경우를 대응 할 수 없는 방법이 될 것 입니다.
Client의 설정 파일로 Game Server의 접속 IP Address를 지정 하는 것이 가장 편리한 방법이 될 것 입니다.
3.6. 풀기 어려운 암호화 생성 방식 구현
PasswordsPro 참고 화면
인터넷에서 쉽게 구할 수 있는 Decryption 프로그램에 Packet Capture Data를 대입 하거나 시스템 권한으로 접속한 DBMS에서 암호화 문자열을 가져 올 경우 이를 대입하여 사용자 암호를 알아 낼 수 있게 됩니다.
Message Hooking의 경우 Hackshield, Xtrap등의 보안 프로그램 들에 의존 할 수 밖에 없지만 암호화 된 문자열만 가로채는 경우 아래와 같이 쓰레기 값 들을 이용 하여 알려져 있는 Decryption 프로그램 들로부터 이를 보호 할 수 있게 할 수 있습니다.
1Byte 단위로 약속 된 위치에 쓰레기 값 섞기
#define 또는 전역으로 선언 되어 있는 암호화 문자열 들은 함수 안에서 지역 적으로 선언 하게 된다면 해당 인증을 실행 한 후 프로그램에서 즉시 제거 되도록 할 수 있습니다.
암호화 문자열을 Parameter로 전달 해야 할 경우는 되도록 없게 작성 하는 것이 좋으며 필요 하다면 stdcall 보다는 cdecl을 사용 하는 것이 좋습니다.
3.7. Free Server 방지용 서버 인증기 구현
서버 Serial Key 검사 순서도
Authorization Server를 개발사에서 관리 하여 Publisher에 배포 한 각 Daemon들 마다 Serial Key를 발급 하고 이를 검사하여 실행 될 수 있게 하는 구조 입니다.
상용화 시켰던 몇 가지 게임들은 게임 정보 Data 역시 DBMS로 관리 할 수 있게 하여 인증 된 Daemon들 만이 개발사에서 관리 하는 DBMS로 연결 되고 게임 정보 Data를 읽을 수 있게 하였습니다.
OO 서버의 경우 File 기반의 게임 정보 Data를 사용 하고 있어 해당 방식은 사용하지 못할 것으로 생각 됩니다.
3.8. Reconnecting 보완을 위한 Session 서버 구현
Session 서버 에서 처리 될 전체 Command 목록
| Command | Value | Direction |
| ROUTING_PROTOCOL_VERSION | 8 | Under |
| DEFINE_LOGIN_PROTOCOL | 10000 | Nothing |
| PTCL_REQ_ROUTING_CONNECTION | Under | |
| PTCL_ANS_ROUTING_CONNECTION | Upper | |
| PTCL_REQ_TCLS_LOGIN_INFO | Under | |
| PTCL_ANS_TCLS_LOGIN_INFO | Upper | |
| PTCL_REQ_SERVER_LIST | Under | |
| PTCL_ANS_SERVER_LIST | Upper | |
| PTCL_REQ_CHANNEL_LIST | Under | |
| PTCL_ANS_CHANNEL_LIST | Upper | |
| END_LOGIN_DEFINITION | Nothing |
Session 서버 적용을 위한 Routing Packet 방향 표
| Command | Value | Direction |
| RELAY_PROTOCOL_VERSION | 4 | Under |
| START_DEFINE_RELAY_P2P_PROTOCOL | 1000 | Nothing |
| END_DEFINE_RELAY_P2P_PROTOCOL | 9999 | Nothing |
| DEFINE_RELAY_PROTOCOL | 60000 | Nothing |
| PTCL_REQ_RELAY_SERVER_REGISTER | Under | |
| PTCL_ANS_RELAY_SERVER_REGISTER | Upper | |
| PTCL_REQ_USER_CREATE_GAMEROOM | Under | |
| PTCL_ANS_USER_CREATE_GAMEROOM | Upper | |
| PTCL_REQ_USER_INSERT_GAME_ROOM | Under | |
| PTCL_ANS_USER_INSERT_GAME_ROOM | Upper | |
| PTCL_REQ_USER_LEAVE_GAME_ROOM | Under | |
| PTCL_ANS_USER_LEAVE_GAME_ROOM | Upper | |
| PTCL_NOTIFY_USER_DISCONNECT | Under | |
| END_RELAY_DEFINITION | Nothing |
Session 서버 적용을 위한 Relay Packet 방향 표
Relay 서버의 경우 구현이 중단 된 서버 이며 NPC Server로 Host를 대체 하고 Session 서버로 Relay 서버를 대체 할 수 있게 됩니다.
| Command | Value | Direction |
| GAME_PROTOCOL_VERSION | 231 | Under |
| START_DEFINE_P2P_PROTOCOL | 1000 | Nothing |
| END_DEFINE_P2P_PROTOCOL | 9999 | Nothing |
| DEFINE_GAME_PROTOCOL | 20000 | Nothing |
| PTCL_REQ_GAME_CONNECTION | Under | |
| PTCL_ANS_GAME_CONNECTION | Upper | |
| PTCL_REQ_SECOND_PASSWORD_STATE | Under | |
| PTCL_ANS_SECOND_PASSWORD_STATE | Upper | |
| PTCL_REQ_RELAY_SERVER_INFO | Under | |
| PTCL_ANS_RELAY_SERVER_INFO | Upper | |
| PTCL_NOTIFY_RELAY_CONNECTION_ID | Upper | |
| PTCL_REQ_CHARACTER_LIST | Under | |
| PTCL_ANS_CHARACTER_LIST | Upper | |
| PTCL_ANS_ERRCODE_CHARACTER_LIST | Upper | |
| PTCL_REQ_CHANGE_CHARACTER_SLOT | Under | |
| PTCL_ANS_CHANGE_CHARACTER_SLOT | Upper | |
| PTCL_REQ_CREATE_CHARACTER | Under | |
| PTCL_ANS_CREATE_CHARACTER | Upper | |
| PTCL_REQ_RESTORE_CHARACTER | Under | |
| PTCL_ANS_RESTORE_CHARACTER | Upper | |
| PTCL_REQ_DELETE_CHARACTER | Under | |
| PTCL_ANS_DELETE_CHARACTER | Upper | |
| PTCL_REQ_CHANGE_USER_CLASS | Under | |
| PTCL_ANS_CHANGE_USER_CLASS | Upper | |
| PTCL_REQ_CHARACTER_LOGOUT | Under | |
| PTCL_ANS_CHARACTER_LOGOUT | Upper | |
| PTCL_REQ_LOAD_CHARACTER_DATA | Under | |
| PTCL_ANS_LOAD_CHARACTER_DATA | Upper | |
| PTCL_REQ_LOAD_CHARACTER_KEY_CUSTOMIZE_DATA | Under | |
| PTCL_ANS_LOAD_CHARACTER_KEY_CUSTOMIZE_DATA | Upper | |
| PTCL_REQ_SAVE_CHARACTER_KEY_CUSTOMIZE_DATA | Under | |
| PTCL_ANS_SAVE_CHARACTER_KEY_CUSTOMIZE_DATA | Upper | |
| PTCL_REQ_LOAD_EQUIP_EQUIPMENT_DATA | Under | |
| PTCL_ANS_LOAD_EQUIP_EQUIPMENT_DATA | Upper | |
| PTCL_REQ_QUICK_SLOT_DATA | Under | |
| PTCL_ANS_QUICK_SLOT_DATA | Upper | |
| PTCL_REQ_LOAD_INVENTORY_DATA | Under | |
| PTCL_ANS_LOAD_INVENTORY_DATA | Upper | |
| PTCL_REQ_LOAD_PASSIVE_SKILL_DATA | Under | |
| PTCL_ANS_LOAD_PASSIVE_SKILL_DATA | Upper | |
| PTCL_EVENT_PVP_USER_INFO | Upper | |
| PTCL_REQ_CHANGE_PASSIVE_SKILL_DATA | Under | |
| PTCL_ANS_CHANGE_PASSIVE_SKILL_DATA | Upper | |
| PTCL_REQ_INVENTORY_SORT | Under | |
| PTCL_ANS_INVENTORY_SORT | Upper | |
| PTCL_REQ_MOVE_PLACE | Under | |
| PTCL_ANS_MOVE_PLACE | Upper | |
| PTCL_REQ_SECTOR_USER_INFO | Under | |
| PTCL_ANS_SECTOR_USER_INFO | Upper | |
| PTCL_REQ_USER_JOIN_SECTOR | Under | |
| PTCL_ANS_USER_JOIN_SECTOR | Upper | |
| PTCL_EVENT_USER_JOIN_SECTOR | Upper | |
| PTCL_REQ_USER_INFO_DETAIL | Under | |
| PTCL_ANS_USER_INFO_DETAIL | Upper | |
| PTCL_EVENT_USER_LEAVE_SECTOR | Upper | |
| PTCL_REQ_USER_MOVE_STATE_SECTOR | Under | |
| PTCL_ANS_USER_MOVE_STATE_SECTOR | Upper | |
| PTCL_EVENT_USER_MOVE_STATE_SECTOR_FIX | Upper | |
| PTCL_REQ_CHANGE_INVENTORY_DATA | Under | |
| PTCL_ANS_CHANGE_INVENTORY_DATA | Upper | |
| PTCL_EVENT_EXPIRE_ITEM | Upper | |
| PTCL_REQ_CHANGE_QUICK_SLOT | Under | |
| PTCL_ANS_CHANGE_QUICK_SLOT | Upper | |
| PTCL_REQ_LOAD_WAREHOUSE_ITEM_DATA | Under | |
| PTCL_ANS_LOAD_WAREHOUSE_ITEM_DATA | Upper | |
| PTCL_REQ_CHANGE_ITEM_ENHANCE | Under | |
| PTCL_ANS_CHANGE_ITEM_ENHANCE | Upper | |
| PTCL_REQ_MAIL_PREVIEW_DATA | Under | |
| PTCL_ANS_MAIL_PREVIEW_DATA | Upper | |
| PTCL_REQ_MAIL_DETAIL_DATA | Under | |
| PTCL_REQ_MAIL_KEEP_DATA | Under | |
| PTCL_ANS_MAIL_KEEP_DATA | Upper | |
| PTCL_REQ_CHANGE_MAIL_DATA | Under | |
| PTCL_ANS_CHANGE_MAIL_DATA | Upper | |
| PTCL_REQ_SEND_MAIL | Under | |
| PTCL_ANS_SEND_MAIL | Upper | |
| PTCL_EVENT_YOU_HAVE_NEW_MAIL | Upper | |
| PTCL_REQ_SERVER_TIMECODE | Under | |
| PTCL_ANS_SERVER_TIMECODE | Upper | |
| PTCL_REQ_BUY_ITEM | Under | |
| PTCL_ANS_BUY_ITEM | Upper | |
| PTCL_REQ_REBUY_ITEM | Under | |
| PTCL_ANS_REBUY_ITEM | Upper | |
| PTCL_REQ_SALE_ITEM | Under | |
| PTCL_ANS_SALE_ITEM | Upper | |
| PTCL_REQ_USE_ITEM | Under | |
| PTCL_ANS_USE_ITEM | Upper | |
| PTCL_REQ_CHANGE_PARTY | Under | |
| PTCL_ANS_CHANGE_PARTY | Upper | |
| PTCL_NOTIFY_CHANGE_PARTY | Upper | |
| PTCL_EVENT_INVITATION_PARTY | Upper | |
| PTCL_EVENT_PARTY_MEMBER_STATE | Upper | |
| PTCL_EVENT_PARTY_CHANGE_STATE | Upper | |
| PTCL_EVENT_PVP_MEMBER_STATE | Upper | |
| PTCL_REQ_NPC_SHOP_ITEM_DATA | Under | |
| PTCL_ANS_NPC_SHOP_ITEM_DATA | Upper | |
| PTCL_REQ_USING_EXP_POINT | Under | |
| PTCL_ANS_USING_EXP_POINT | Upper | |
| PTCL_REQ_IDENTIFY_ITEM | Under | |
| PTCL_ANS_IDENTIFY_ITEM | Upper | |
| PTCL_EVENT_CHANGE_USER_STATE | Upper | |
| PTCL_EVENT_CHANGE_USER_ITEM | Upper | |
| PTCL_EVENT_CHANGE_USER_ITEM_WITH_OPTION | Upper | |
| PTCL_REQ_PVP_INVITE | Under | |
| PTCL_ANS_PVP_INVITE | Upper | |
| PTCL_ANS_PVP_INVITE_BY_USER | Upper | |
| PTCL_REQ_PVP_INVITE_REPLY | Under | |
| PTCL_ANS_PVP_RECORD | Upper | |
| PTCL_REQ_PVP_RANKLIST | Under | |
| PTCL_ANS_PVP_RANKLIST | Upper | |
| PTCL_REQ_ITEM_REINFORCEMENT | Under | |
| PTCL_ANS_ITEM_REINFORCEMENT | Upper | |
| PTCL_REQ_CREATE_GAMEROOM | Under | |
| PTCL_ANS_CREATE_GAMEROOM | Upper | |
| PTCL_REQ_INSERT_GAMEROOM | Under | |
| PTCL_ANS_INSERT_GAMEROOM | Upper | |
| PTCL_REQ_LEAVE_GAMEROOM | Under | |
| PTCL_ANS_LEAVE_GAMEROOM | Upper | |
| PTCL_REQ_CHANGE_GAMEDATA | Under | |
| PTCL_ANS_CHANGE_GAMEDATA | Upper | |
| PTCL_REQ_GAMEROOMUSER_LIST | Under | |
| PTCL_ANS_GAMEROOMUSER_LIST | Upper | |
| PTCL_REQ_LOADING_REPORT | Under | |
| PTCL_ANS_LOADING_REPORT | Upper | |
| PTCL_REQ_START_GAME | Under | |
| PTCL_ANS_START_GAME | Upper | |
| PTCL_REQ_SECTOR_LOADING_REPORT | Under | |
| PTCL_ANS_SECTOR_LOADING_REPORT | Upper | |
| PTCL_REQ_SECTOR_MONSTER_DATA | Under | |
| PTCL_ANS_SECTOR_MONSTER_DATA | Upper | |
| PTCL_REQ_SECTOR_MONSTER_DATA_NEW | Under | |
| PTCL_ANS_SECTOR_MONSTER_DATA_NEW | Upper | |
| PTCL_REQ_START_SECTOR | Under | |
| PTCL_ANS_START_SECTOR | Upper | |
| PTCL_EVENT_CLEAR_SECTOR | Upper | |
| PTCL_NTY_MAYBE_CLEAR_SECTOR | Upper | |
| PTCL_NOTIFY_ATTACK_RECORDING | Upper | |
| PTCL_ANS_ATTACK_RECORDING | Upper | |
| PTCL_EVENT_ACTIVE_SKILL | Upper | |
| PTCL_NOTIFY_BUFF_REMOVE | Upper | |
| PTCL_NOTIFY_BUFF_APPLY | Upper | |
| PTCL_EVENT_RECOVERY_RESULT | Upper | |
| PTCL_EVENT_RECORDING_RESULT | Upper | |
| PTCL_EVENT_BOSS_CLEAR_RESULT | Upper | |
| PTCL_NOTIFY_USING_SKILL | Upper | |
| PTCL_EVENT_LATENCY | Upper | |
| PTCL_NOTIFY_CHARACTER_DEAD | Upper | |
| PTCL_EVENT_END_BUFF_CHANNEL | Upper | |
| PTCL_NOTIFY_MONSTER_DATA_INIT | Upper | |
| PTCL_NOTIFY_OBTAIN_COORDINATE | Upper | |
| PTCL_NOFITY_OBTAIN_ITEM | Under | |
| PTCL_EVENT_GET_ITEM | Upper | |
| PTCL_NOTIFY_TENDER_ITEM | Upper | |
| PTCL_EVENT_TENDER_TABLE_INFO | Upper | |
| PTCL_REQ_USE_REBIRTH_COUPON | Under | |
| PTCL_ANS_USE_REBIRTH_COUPON | Upper | |
| PTCL_REQ_SUMMON_OBJECT | Under | |
| PTCL_ANS_SUMMON_OBJECT | Upper | |
| PTCL_NOTIFY_DUNGEON_REWARD_SELECT | Upper | |
| PTCL_DUNGEON_REWARD_SELECT | Under | |
| PTCL_REQ_END_GAME | Under | |
| PTCL_ANS_END_GAME | Upper | |
| PTCL_EVENT_CHECK_ANTIBOT_DATA | Upper | |
| PTCL_EVENT_CHECK_DP_DATA | Upper | |
| PTCL_NOTIFY_CHECK_ANTIBOT | Upper | |
| PTCL_NOTIFY_CHECK_DP | Upper | |
| PTCL_REQ_LOAD_SKILL_DATA | Under | |
| PTCL_ANS_LOAD_SKILL_DATA | Upper | |
| PTCL_REQ_GET_SKILL | Under | |
| PTCL_ANS_GET_SKILL | Upper | |
| PTCL_EVENT_MY_SKILL_DATA | Upper | |
| PTCL_REQ_SKILL_DECK_CHANGE | Under | |
| PTCL_ANS_SKILL_DECK_CHANGE | Upper | |
| PTCL_EVENT_AUTO_REFILL_CONTENTS | Upper | |
| PTCL_NOTIFY_USER_PC_SPEC | Upper | |
| PTCL_REQ_LOAD_USER_QUEST | Under | |
| PTCL_ANS_LOAD_USER_QUEST | Upper | |
| PTCL_REQ_USER_ACCEPT_QUEST | Under | |
| PTCL_ANS_USER_ACCEPT_QUEST | Upper | |
| PTCL_NTY_INFORM_USERQUEST | Upper | |
| PTCL_NTY_MODIFY_USERQUEST_STATEVALUE | Upper | |
| PTCL_NTY_USERQUEST_SUCC | Upper | |
| PTCL_NTY_USERQUEST_FAILED | Upper | |
| PTCL_NTY_USERQUEST_STATE | Upper | |
| PTCL_NTY_USERQUEST_STATUS | Upper | |
| PTCL_NTY_USERQUESTDIALOG_NEWQUEST | Upper | |
| PTCL_NTY_USERQUESTDIALOG_DELETEQUEST | Upper | |
| PTCL_REQ_USERQUEST_COMPLETE | Under | |
| PTCL_ANS_USERQUEST_COMPLETE | Upper | |
| PTCL_NTY_USERQUEST_ACCEPTRESULT | Upper | |
| PTCL_NTY_USERQUEST_COMPLETERESULT | Upper | |
| PTCL_REQ_USERQUEST_GIVEUP | Under | |
| PTCL_ANS_USERQUEST_GIVEUP | Upper | |
| PTCL_NTY_USERQUEST_TIMEOUT_INFO | Upper | |
| PTCL_RELOAD_QUEST_DATA | Under | |
| PTCL_RESET_USER_QUEST_INFO | Under | |
| PTCL_REQ_LOAD_USERQUEST_SELECTEDLIST | Under | |
| PTCL_ANS_LOAD_USERQUEST_SELECTEDLIST | Upper | |
| PTCL_NTY_SAVE_USERQUEST_SELECTEDLIST | Upper | |
| PTCL_NTY_USER_DAILY_QUEST | Upper | |
| PTCL_NTY_USER_QUEST_HISTORY | Upper | |
| PTCL_SYSNTY_DEVELOPER_LOG | Under | |
| PTCL_QUEST_USER_ITEM_NTY | Under | |
| PTCL_SYSNTY_GAMEROOM_OBJECT_ADD | Under | |
| PTCL_SYSNTY_GAMEROOM_OBJECT_DEL | Under | |
| PTCL_SYSNTY_GAMEROOM_OBJECT_MOD | Under | |
| PTCL_NTY_ACQUIRE_QUEST_ITEM_MESSAGE | Upper | |
| PTCL_NTY_USER_QUEST_DESTROY | Upper | |
| PTCL_NOTIFY_UI_SKILL_CHANGE_STATE | Upper | |
| PTCL_NOTIFY_ASSERT_ERROR | Upper | |
| PTCL_NOTIFY_P2P_RECV_COUNT | Upper | |
| PTCL_NOTIFY_SECTOR_CLEAR_REPORT | Upper | |
| PTCL_REQ_CHANGE_TRADE_STATE | Under | |
| PTCL_ANS_CHANGE_TRADE_STATE | Upper | |
| PTCL_REQ_CHANGE_TRADE_ITEM | Under | |
| PTCL_ANS_CHANGE_TRADE_ITEM | Upper | |
| PTCL_EVENT_TRADE_RESULT | Upper | |
| PTCL_NOTIFY_BUSY_NPC_TRADE | Upper | |
| PTCL_NOTIFY_PARTY_CHARACTER_STATE | Upper | |
| PTCL_AAS_USERDATA | Under | |
| PTCL_NOTIFY_KEEP_GUARD_SKILL | Upper | |
| PTCL_ANS_KEEP_GUARD_SKILL | Upper | |
| PTCL_REQ_USER_UPDATE_QUEST | Under | |
| PTCL_ANS_USER_QUEST_LIST | Upper | |
| PTCL_REQ_USER_QUEST_FAIL | Under | |
| PTCL_ANS_USER_QUEST_FAIL_IS_FAIL | Upper | |
| PTCL_REQ_PARTY_ACCEPT_QUEST | Under | |
| PTCL_REQ_LOAD_SAVE_BUFF | Under | |
| PTCL_ANS_LOAD_SAVE_BUFF | Upper | |
| PTCL_NOTIFY_BUFF_EFFECT | Upper | |
| PTCL_EVENT_BUFF_EFFECT | Upper | |
| PTCL_EVENT_BUFF_END | Upper | |
| PTCL_ANS_BUFF_END | Upper | |
| PTCL_NTY_READY_FOR_COMMUNITY_DATA_LOADING | Upper | |
| PTCL_NTY_READY_FOR_GAME_DATA_LOADING | Upper | |
| PTCL_REQ_USER_FRIEND_LOAD_FRIEND_LIST | Under | |
| PTCL_ANS_USER_FRIEND_LOAD_FRIEND_LIST | Upper | |
| PTCL_REQ_USER_FRIEND_LOAD_BLOCK_LIST | Under | |
| PTCL_ANS_USER_FRIEND_LOAD_BLOCK_LIST | Upper | |
| PTCL_REQ_USER_FRIEND_ADD_FRIEND | Under | |
| PTCL_ANS_USER_FRIEND_ADD_FRIEND | Upper | |
| PTCL_REQ_USER_FRIEND_DELETE_FRIEND | Under | |
| PTCL_ANS_USER_FRIEND_DELETE_FRIEND | Upper | |
| PTCL_REQ_USER_FRIEND_ADD_BLOCK_FRIEND | Under | |
| PTCL_ANS_USER_FRIEND_ADD_BLOCK_FRIEND | Upper | |
| PTCL_REQ_USER_FRIEND_DELETE_BLOCK_FRIEND | Under | |
| PTCL_ANS_USER_FRIEND_DELETE_BLOCK_FRIEND | Upper | |
| PTCL_REQ_USER_FRIEND_UPDATE_MEMO | Under | |
| PTCL_ANS_USER_FRIEND_UPDATE_MEMO | Upper | |
| PTCL_REQ_USER_FRIEND_UPDATE_BLOCK_MEMO | Under | |
| PTCL_ANS_USER_FRIEND_UPDATE_BLOCK_MEMO | Upper | |
| PTCL_NTY_USER_FRIEND_LOGIN | Upper | |
| PTCL_NTY_USER_FRIEND_LOGOUT | Upper | |
| PTCL_NTY_USER_FRIEND_UPDATE_STATEUS | Upper | |
| PTCL_REQ_MAN_TO_MAN_CHAT | Under | |
| PTCL_ANS_MAN_TO_MAN_CHAT | Upper | |
| PTCL_NTY_MAN_TO_MAN_CHAT | Upper | |
| PTCL_REQ_USER_DG_RECORD_LOAD | Under | |
| PTCL_ANS_USER_DG_RECORD_LOAD | Upper | |
| PTCL_NTY_USER_DG_RECORD_UPDATE | Upper | |
| PTCL_REQ_USER_DG_OPEN_LOAD | Under | |
| PTCL_ANS_USER_DG_OPEN_LOAD | Upper | |
| PTCL_NTY_USER_DG_OPEN_INSERT | Upper | |
| PTCL_REQ_TUTORIAL_START_GAME | Under | |
| PTCL_ANS_TUTORIAL_START_GAME | Upper | |
| PTCL_REQ_PARTYPR_REGISTER_PR_INFO | Under | |
| PTCL_ANS_PARTYPR_REGISTER_PR_INFO | Upper | |
| PTCL_NTY_PARTYPR_REGISTER_PR_INFO | Upper | |
| PTCL_REQ_PARTYPR_MODIFY_PR_INFO | Under | |
| PTCL_ANS_PARTYPR_MODIFY_PR_INFO | Upper | |
| PTCL_NTY_PARTYPR_MODIFY_PR_INFO | Upper | |
| PTCL_REQ_PARTYPR_UNREGISTER_PR_INFO | Under | |
| PTCL_ANS_PARTYPR_UNREGISTER_PR_INFO | Upper | |
| PTCL_NTY_PARTYPR_UNREGISTER_PR_INFO | Upper | |
| PTCL_REQ_PARTYPR_QUERY_PRLIST | Under | |
| PTCL_ANS_PARTYPR_QUERY_PRLIST | Upper | |
| PTCL_REQ_PARTYPR_QUERY_PARTYPR_INFO | Under | |
| PTCL_ANS_PARTYPR_QUERY_PARTYPR_INFO | Upper | |
| PTCL_REQ_PARTYPR_JOIN_REQ | Under | |
| PTCL_ANS_PARTYPR_JOIN_REQ | Upper | |
| PTCL_NTY_PARTYPR_RECV_JOIN_REQ | Upper | |
| PTCL_REQ_PARTYPR_ACCEPT_JOIN_REQ | Under | |
| PTCL_ANS_PARTYPR_ACCEPT_JOIN_REQ | Upper | |
| PTCL_REQ_PARTYPR_REFUSE_JOIN_REQ | Under | |
| PTCL_ANS_PARTYPR_REFUSE_JOIN_REQ | Upper | |
| PTCL_NTY_PARTYPR_JOIN_REQ_ACCEPTED | Upper | |
| PTCL_NTY_PARTYPR_JOIN_REQ_REFUSED | Upper | |
| PTCL_REQ_PARTYPR_JOIN_REQ_CANCEL | Under | |
| PTCL_ANS_PARTYPR_JOIN_REQ_CANCEL | Upper | |
| PTCL_NTY_PARTYPR_JOIN_REQ_CANCELED | Upper | |
| PTCL_REQ_CHANNEL_LIST_STATUS | Under | |
| PTCL_ANS_CHANNEL_LIST_STATUS | Upper | |
| PTCL_REQ_CHANGE_CHANNEL_OFF | Under | |
| PTCL_ANS_CHANGE_CHANNEL_OFF | Upper | |
| PTCL_RPT_USER_SLEEP_FLAG | Under | |
| PTCL_REQ_USER_IDENTIFY | Under | |
| PTCL_ANS_USER_IDENTIFY | Upper | |
| PTCL_REQ_SEND_CHAT | Under | |
| PTCL_ANS_SEND_CHAT | Upper | |
| PTCL_CONSOLE_NOTICE_MESSAGE | Under | |
| PTCL_REQ_GM_CLIENT_CHEAT_KEY | Under | |
| PTCL_ANS_GM_CLIENT_CHEAT_KEY | Upper | |
| PTCL_NOTIFY_OTHER_USER_STATE_CHANGE | Upper | |
| PTCL_NTY_PING | Upper | |
| PTCL_NTY_PONG | Upper | |
| PTCL_REQ_PING | Under | |
| PTCL_REP_PING | Under | |
| PTCL_NTY_PING_RECORD | Upper | |
| PTCL_REQ_BETTING_SHOP_LIST | Under | |
| PTCL_ANS_BETTING_SHOP_LIST | Upper | |
| PTCL_REQ_BETTING_SHOP_AVERAGE_PRICE | Under | |
| PTCL_ANS_BETTING_SHOP_AVERAGE_PRICE | Upper | |
| PTCL_REQ_BETTING_SHOP_INSERT | Under | |
| PTCL_ANS_BETTING_SHOP_INSERT | Upper | |
| PTCL_REQ_BETTING_SHOP_DELETE | Under | |
| PTCL_ANS_BETTING_SHOP_DELETE | Upper | |
| PTCL_REQ_BETTING_MY_LIST | Under | |
| PTCL_ANS_BETTING_MY_LIST | Upper | |
| PTCL_REQ_BETTING_SHOP_BETTING | Under | |
| PTCL_ANS_BETTING_SHOP_BETTING | Upper | |
| PTCL_REQ_BETTING_SHOP_BUY | Under | |
| PTCL_ANS_BETTING_SHOP_BUY | Upper | |
| PTCL_RPT_DGRULE_MESSAGE | Under | |
| PTCL_NTY_DGRULE_MESSAGE | Upper | |
| PTCL_REQ_MONSTER_RESPAWN | Under | |
| PTCL_ANS_MONSTER_RESPAWN | Upper | |
| PTCL_NTY_ACHIEVEMENT_SUCCESS | Upper | |
| PTCL_REQ_ACHIEVEMENT_SUCCESS_LIST | Under | |
| PTCL_ANS_ACHIEVEMENT_SUCCESS_LIST | Upper | |
| PTCL_REQ_ACHIEVEMENT_GET_REWARD | Under | |
| PTCL_ANS_ACHIEVEMENT_GET_REWARD | Upper | |
| PTCL_NTY_MY_MISSION_LIST | Upper | |
| PTCL_REQ_CHANGE_ITEM_MELT | Under | |
| PTCL_ANS_CHANGE_ITEM_MELT | Upper | |
| PTCL_REQ_CHANGE_ITEM_COMPOSE | Under | |
| PTCL_ANS_CHANGE_ITEM_COMPOSE | Upper | |
| PTCL_REQ_CHANGE_ITEM_EXTRACT | Under | |
| PTCL_ANS_CHANGE_ITEM_EXTRACT | Upper | |
| PTCL_REQ_ITEM_EXTRACT | Under | |
| PTCL_ANS_ITEM_EXTRACT | Upper | |
| PTCL_REQ_ITEM_SOCKET_INSERT | Under | |
| PTCL_ANS_ITEM_SOCKET_INSERT | Upper | |
| PTCL_REQ_ITEM_SOCKET_DESTROY | Under | |
| PTCL_ANS_ITEM_SOCKET_DESTROY | Upper | |
| PTCL_REQ_WALL_BOUND_ADD_DAMAGE | Under | |
| PTCL_ANS_WALL_BOUND_ADD_DAMAGE | Upper | |
| PTCL_REQ_SYNCH_PLAY_START_REPORT | Under | |
| PTCL_ANS_SYNCH_PLAY_START_REPORT | Upper | |
| PTCL_REQ_PVP_ROOM_LIST | Under | |
| PTCL_ANS_PVP_ROOM_LIST | Upper | |
| PTCL_REQ_JUMP_DG_SECTOR | Under | |
| PTCL_ANS_JUMP_DG_SECTOR | Upper | |
| PTCL_NTY_LUASCRIPT_DEBUG_LOG | Upper | |
| PTCL_REQ_CHANGE_SECOND_PASSWORD | Under | |
| PTCL_ANS_CHANGE_SECOND_PASSWORD | Upper | |
| PTCL_NOTIFY_CATCH_STATE_CANCEL | Upper | |
| PTCL_EVENT_SAFE_MODE_STATE | Upper | |
| PTCL_USER_SKILL_SOCKET_INFO | Under | |
| PTCL_REQ_WANTED_QUEST_DATA | Under | |
| PTCL_ANS_WANTED_QUEST_DATA | Upper | |
| PTCL_REQ_CHECK_LOAD_CHARACTER_DATA | Under | |
| PTCL_ANS_CHECK_LOAD_CHARACTER_DATA | Upper | |
| PTCL_REQ_BATTLE_CHANNEL_LIST | Under | |
| PTCL_ANS_BATTLE_CHANNEL_LIST | Upper | |
| PTCL_REQ_LIST_ROOM | Under | |
| PTCL_ANS_LIST_ROOM | Upper | |
| PTCL_REQ_CREATE_ROOM | Under | |
| PTCL_ANS_CREATE_ROOM | Upper | |
| PTCL_REQ_JOIN_ROOM | Under | |
| PTCL_ANS_JOIN_ROOM | Upper | |
| PTCL_EVENT_JOIN_ROOM | Upper | |
| PTCL_REQ_EXIT_ROOM | Under | |
| PTCL_ANS_EXIT_ROOM | Upper | |
| PTCL_EVENT_EXIT_ROOM | Upper | |
| PTCL_REQ_CLOSE_SLOT_ROOM | Under | |
| PTCL_ANS_CLOSE_SLOT_ROOM | Upper | |
| PTCL_EVENT_CLOSE_SLOT_ROOM | Upper | |
| PTCL_REQ_CHANGE_ROOM_TYPE | Under | |
| PTCL_ANS_CHANGE_ROOM_TYPE | Upper | |
| PTCL_EVENT_CHANGE_ROOM_TYPE | Upper | |
| PTCL_NOTIFY_READY_INFO | Upper | |
| PTCL_EVENT_READY_INFO | Upper | |
| PTCL_NOTIFY_CHANGE_TEAM | Upper | |
| PTCL_EVENT_CHANGE_TEAM | Upper | |
| PTCL_REQ_INVITE_USER_LIST | Under | |
| PTCL_ANS_INVITE_USER_LIST | Upper | |
| PTCL_REQ_INVITE_USER | Under | |
| PTCL_ANS_INVITE_USER | Upper | |
| PTCL_EVENT_INVITE_USER | Upper | |
| PTCL_NOTIFY_MOVE_BATTLE_ROOM | Upper | |
| PTCL_EVENT_MOVE_BATTLE_ROOM | Upper | |
| PTCL_NOTIFY_CHANGE_BATTLE_ROOM_TYPE | Upper | |
| PTCL_EVENT_CHANGE_BATTLE_ROOM_TYPE | Upper | |
| PTCL_NOTIFY_CHANGE_MAP | Upper | |
| PTCL_EVENT_CHANGE_MAP | Upper | |
| PTCL_REQ_START_BATTLE | Under | |
| PTCL_ANS_START_BATTLE | Upper | |
| PTCL_EVENT_START_BATTLE | Upper | |
| PTCL_NOTIFY_BATTLE_SYNC | Upper | |
| PTCL_EVENT_BATTLE_SYNC | Upper | |
| PTCL_NOTIFY_BATTLE_TRUN | Upper | |
| PTCL_EVENT_BATTLE_TRUN | Upper | |
| PTCL_EVENT_BATTLE_DEAD | Upper | |
| PTCL_EVENT_BATTLE_END | Upper | |
| PTCL_REQ_BATTLE_RANK | Under | |
| PTCL_ANS_BATTLE_RANK | Upper | |
| PTCL_REQ_UNBIND_ITEM | Under | |
| PTCL_ANS_UNBIND_ITEM | Upper | |
| PTCL_REQ_SHOW_USER_INFO | Under | |
| PTCL_ANS_SHOW_USER_INFO | Upper | |
| PTCL_EVENT_SHOW_USER_INFO | Upper | |
| PTCL_NOTIFY_SHOW_USER_INFO | Upper | |
| PTCL_CTG_EVENT_GET_SHOW_USER_INFO | Upper | |
| PTCL_CTG_NOTIFY_GET_SHOW_USER_INFO | Upper | |
| PTCL_REQ_SET_AUTOCOMBO | Under | |
| PTCL_ANS_SET_AUTOCOMBO | Upper | |
| PTCL_NTY_SET_SECTOR_MANUAL_FINISH | Upper | |
| PTCL_NTY_SECTOR_MANUAL_CLEAR | Upper | |
| PTCL_NTY_SECTOR_MANUAL_FAIL | Upper | |
| END_GAME_DEFINITION | Nothing |
Session 서버 적용을 위한 Game Packet 방향 표
총 421개의 Command가 정의 되어 있으며 Request, Response, Broadcast를 묶어서 볼 경우 실제 150여개 정도의 Protocol이 구현 되어 있는 것으로 보여 집니다.
Session 서버를 구현 해야 하는 이유
하나의 World 서버에 접속 할 수 있는 동시 접속 자의 수를 n개의 Session 서버를 이용 해 분산 접속 처리를 할 수 있게 한다면 World 서버의 물리적 최대 접속 자 수를 Socket Overhead를 고려 하지 않고 보다 많은 수를 설정 할 수 있게 됩니다.
또한 통합 서버 등의 서버간 이동이 필요 할 경우에도 Session 서버의 송수신 Direction만을 다른 서버로 변경 할 수 있게 되어 Reconnecting에 대한 부담 또한 줄어 들게 됩니다. (인증 및 계정 정보 보관이 일부 필요해 Player Manager 구현이 필요 함)
서버 대항전 또는 통합 사냥터 등이 구현 될 경우 쾌적한 서비스를 보장 할 수 있게 됩니다.
3.9. Web Launcher와 Normal Launcher를 고려 한 인증 서버 구현
Account 서버의 역할 구성
Web/Normal Launcher 실행 순서와 상황 별 인증 분기
Web Launcher와 Normal Launcher 개발
국가별 요청 사항에 따라 Web 인증을 통하여 Client가 자동 실행 되기를 원하는 곳과 일반 Launcher를 사용 하여 Client에서 ID와 Password을 직접 입력 할 수 있기를 원하는 곳 두 가지가 있어 두 가지 모두 개발 되어야 합니다.
DBMS 인증 방식
Publisher에서 제공 하는 Stored Procedure 또는 지정된 SQL Query 등을 이용하여 인증을 받아오는 방식 입니다.
Protocol 인증 방식
Publisher에서 운영 중인 Account Server로 약속 된 Protocol을 사용 하여 인증을 받아오는 방식 입니다.
3.10. 게임 로그와 운영 도구 개발
Log Format 적용 방법
enum LOG_EVENTS_TYPE {
LE_SERVER_ERR = 0,
LE_SERVER_START,
LE_SERVER_STOP,
// 서버버그이다. 이메시지가 발생하면, 해당 기능을 재점검할 필요가 있다. LF_AID,LF_ID,LF_STR
LE_BUG,
// 매크로(혹은 자체개발한 클라이언트 사용자) LF_AID,LF_ID,LF_STR
LE_HACK,
// GameGuard 핵 사용자 LF_AID,LF_ID,LF_DEBUG,LF_STR
LE_SECURITY,
// 경험치 정보. LF_AID,LF_ID,LF_EXP,LF_GRADE,LF_POINTS,LF_NEW_EXP,
// LF_BONUS_EXP,LF_NEW_POINTS,LF_BONUS_POINTS,LF_CONTRIBUTION,
LE_EXP,
// 아이템 구매. LF_AID,LF_ID,LF_NEWITEM,LF_TIME,LF_CASH,LF_POINTS,LF_EVENT_CASH,LF_EVENT_POINTS
LE_ITEM_BUY,
…
};enum LOG_FIELDS_TYPE {
LF_NONE = 0, // (NONE)
LF_DEBUG, // Number
LF_FAIL, // (NONE)
LF_SUCCESS, // (NONE)
LF_TIME, // 초
LF_STR, // 문자열 -> 변환없음.
LF_IP, // IPv4
LF_PORT, // port 번호
LF_EXP, // 정수형 -> 문자열로 저장한다.
LF_CASH, // 정수형 -> 문자열로 저장한다.
LF_POINTS, // Point
LF_EVENT_CASH,
LF_EVENT_POINTS,
…
};LOG(
LE_ITEM_BUY<<
LF_AID<<GetAid()<<
LF_NEWITEM<<GetId()<<GetSerial()<<GetStocks()<<
LF_TIME<<GetTime()<<
LF_CASH<<GetCash()<<
LF_POINTS<<GetTotalPoint()<<
LF_EVENT_CASH<<GetEventCash()<<
LF_EVENT_POINTS<<GetEventPoint()
);Formatting을 Event와 Field로 분류 하여 ‘,’ 등의 구분 자로 숫자 값을 이용해 저장 한다면 File 크기를 크게 줄일 수 있습니다.
Log 수집 기는 ‘,’ 를 이용한 CSV형태의 Data 일 경우 MS-SQL에서 지원 하는 Script 형식을 사용 하여 작성 하는 것도 좋은 방법이며 Python, PHP, Bash 등의 Script 형식의 코드로 작성 하는 것도 유지 보수에 도움이 됩니다.
Log 수집 기에 의해 각 서버 들의 File Log 들은 특정 위치로 이동이 될 것 이며 모아진 Log 들은 Backup Schedule에 의해 Tarball, Gzip 등으로 압축 하여 보관 하도록 처리 합니다.
댓글
댓글 쓰기
